目前最便宜的无限mesh方案 百元无缝漫游 傻瓜级实操教程

最近家里无线覆盖不是很好,就想着弄个无缝漫游,看别人家的方案动嘎就几百上千,逛了逛淘宝

单个设备就几百,成套大几千,溜了溜了...

看了看自己的荷包,我还是算了吧,找找看有没有垃圾可以替代的。刚好看到转转上有个四台k2 75rmb包邮,赶紧捡了回来。对于垃圾佬而言,能使10%的成本完成80%的功能,那绝对不会花100%的成本去要100%的功能,说简单点就是没钱。

【真·百元无缝漫游】保姆级教程,女孩子也看得懂
  • 先给大家介绍一下何为“无缝漫游”

Wi-Fi的漫游简单来讲就是一台用户终端设备,例如一台手机,从一个信号变弱的接入点自动切换到另外一个信号更好的接入点,这样终端设备就能连接到这个新的无线接入点从而保持其原有的上网服务。

而无缝漫游要做到客户端毫秒级时间内在接入点之间切换,基本不掉包;在业务运用上(视频通话,游戏)感受不到有任何停顿,这样客户终端在移动时从一个接入点快速自由地切换到另一个接入点, 这就是无缝漫游。

那么无缝漫游是怎么组成的呢 —— AC+AP方案

什么是AC与AP

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

AP:Access Point,无线接入点,一种局域网覆盖设备,可以理解成我们家用和公司的常见WIFI发射器。

AC:Access Control,接入控制器,一种无线局域网接入控制设备,负责将来自不同AP的数据进行汇总并接入互联网。

通俗的来说AP就是wifi热点可以有多个(数量不限)用来覆盖你需要覆盖的地方,AC就是AP的主管,用来管理AP与接入的无线设备,AC有一套算法计算设备与各个AP之间的信号强度,让设备始终连接信号最强的AP保持最佳信号,让设备在wifi覆盖区域永不掉线

  • 为什么选K2

重点其实是它便宜

优点

  1. WiFi信号强啊,双频wifi支持5G,而且都配备了独立的PA,LNA功率放大器和低噪声放大器
  2. 可刷第三方固件,集客,高恪,潘多拉,老毛子,数不胜数,功能强大
  3. 硬件方面中规中矩,也还算不错
【真·百元无缝漫游】保姆级教程,女孩子也看得懂

缺点

  1. 全百兆口
  2. 没有usb接口
  3. wifi仅支持802.11k,不支持802.11v,802.11r协议

综上呢做ap无线覆盖挺好的

  • 固件选择

集客AC

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

固件选择的是武汉集客科技的集客AC/AP,为什么选择集客,因为他免费啊,良心企业,好评!好评! 另外集客固件还支持很多其他的路由器,具体可以上官网查找下载,此处不一一赘述

差不多了,咱们就开始吧

此教程适用于必须拆机刷入breed的K2(因为有些K2的官方固件已更新至最新版本,官方将刷入通道给堵死了,所以必须拆机刷入,我收来的这4台只有1台能直接刷入,其余三台都需要拆机刷入),上传的刷机工具中也包含了免拆机刷入工具,值友们手里有k2的可以先尝试使用免拆机刷入breed工具,里面有具体的教程与视频,这里就不再赘述了,另外你的k2如果已经是第三方系统了,证明已经刷入过breed,可以直接跳过刷入breed这一步


  • 所需物品
  1. 斐讯K2*4这个成色对于垃圾佬来说,我觉得还行。
  2. 12V2a DC电源*4原斐讯官配电源是12V1.5a,上面两个电源是淘宝上后配4块8一个买的,怕虚标买的12V2a,下面两个是家里原有多出的电源

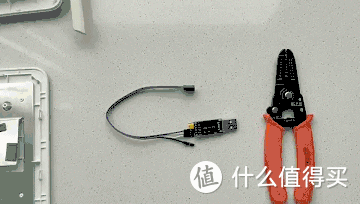

  3. 所需工具透明胶带,剪刀,USB延长线,CH340TTL转USB模块(后面放链接),螺丝刀(两把一大一小是为了好拆机),剥线钳

买12V2a(大头5.5*2.5) 4.8元那个,找了下就这个最便宜

买5.26元那个就行 https://go.smzdm.com/95a7d85ef4c3a325/ca_bb_yc_163_a25942xd_11386_3505_185_0

  • 所需软件
提取码7788

K2刷机文件下载链接:pan.baidu.com 提取码:7788

下载后解压至桌面


所有物品工具软件准备完成后,我们正式开始

  • 第一步.刷入breed

注意:记得4台全部都要刷入breed

breed是什么?为什么要刷入?

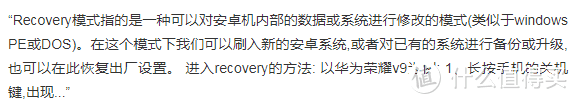

breed就像是安卓手机的rec,windows PE或DOS,通俗的来说就是刷机模式,但是官方原本设定是不允许刷入第三方固件的,所以我们需要刷入第三方breed刷机模式,来进行刷入其他固件

【真·百元无缝漫游】保姆级教程,女孩子也看得懂
  • 拆机

先将K2背面两颗隐藏螺丝拆下,然后从路由器接口那一端开始拆开

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

k2的用料还是不错的

K2搭载无线半导体解决方案公司Skyworks的PA(功放)+LNA(低噪声放大器)模组,斐讯K2的5G功放芯片是SKY85728-11,它的最大无线功率是23dBm。所以K2的5G信号强度还是比较强的,而且MT7612EN本身也内置了功放。

超大块散热铝板+散热硅垫,还起到屏蔽罩的作用

拆下固定主板两颗螺丝,拨开天线将主板翻过来,找到RX/TX/GND三个触点

TX/RX分别是发送端和接收端,GND是地,线刷的串口通信接口,也就是待会需要连接CH340TTL转USB模块的触点
将杜邦线连接CH340模块TX/RX/GND接口,然后剪断剥线,漏出铜芯

将杜邦线按照线序与触点接好
将杜邦线按照线序与触点接好

将杜邦线按照线序与触点接好

接线顺序

  1. VCC不用接
  2. GND===GND
  3. TXD===RXD
  4. RXD===TXD我的锡焊功力实在太差了,整个就是不上锡,也不知道是不是工具太拉了,还是我不会,还好我的透明胶大法海星
  • 部署软件

打开我们之前下载解压好的k2刷机工具,进入刷机工具文件夹

我们先安装CH340TTL转USB模块驱动

打开CH341SER.EXE

先点击安装进行预安装(此时无需连接CH340模块)
提示预安装成功,点击确定
将CH340模块通过usb延长线连接电脑,此时不用接杜邦线,因为是安装驱动
将CH340模块通过usb延长线连接电脑后再次点击安装
电脑右下角托盘区出现提示,驱动安装成功,关闭驱动安装窗口

接下来进入设备管理器查看CH340模块接入的串口号

鼠标右键我的电脑

查看并记住串口号是多少,后面会要用到,比如我的是"COM14"

然后修改电脑的ip地址

鼠标右键右下托盘区网络

点击更改适配器

鼠标右键本地连接,点击属性

点击协议版本4,再点属性

照图修改,然后确定

打开tftpd64.exe,移至一旁

速度一定要输入57600,不然刷机会乱码,或者刷不进

【真·百元无缝漫游】保姆级教程,女孩子也看得懂
  • 刷入

先将斐讯K2与电脑用网线连接起来,先不用插电源

斐讯的LAN1连接电脑的网口

再将连接好K2的CH340模块通过usb延长线连接电脑

关键的一步来了

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

选中Putty窗口,将斐讯K2通电,通电的一瞬间立马连续按键盘上的“9”

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

出现这个界面后就停止按9,然后按照图上操作,如果出现乱码,查看速度是否设置对,杜邦线与主板与ch340模块与电脑之间是否接触不良,然后关闭窗口重复再试一次

输入breed.bin按回车后大概只有3秒就已经刷入了,路由器开始重启,后面还会出现很多的代码,代表着路由器在重启,不用管它,此时以上的窗口可以全部关闭

查看breed是否刷入

先恢复电脑的ip地址自动获取

按照之前说过的方法将ip地址改为自动获取,然后关闭窗口

将K2进入breed模式

打开浏览器输入192.168.1.1

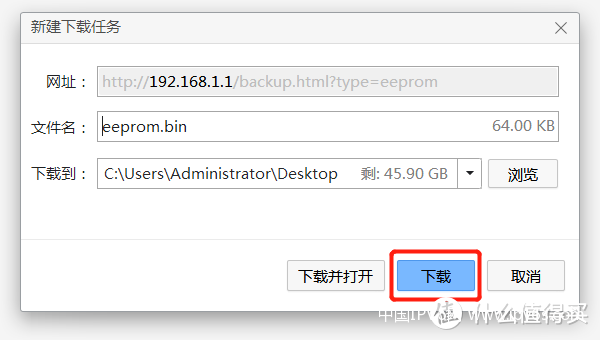

一定要备份EEPROM

点击下载到你要备份到的文件夹

可以像我这样

路由器的eeprom固件是什么?

eeprom.bin,它是设备出厂时刷入的包含无线校验码、MAC地址等的一段代码,也是唯一与其他设备不同的地方。(EEPROM 记录了路由器的 MAC 地址和无线校准数据,具有唯一性,每台路由器的 EEPROM 都是不一样的。),编程器固件是救砖用的,需要有编程器写进闪存芯片里去的。

你路由器上的无线信号校验数据,还有就是MAC地址,你刷其它 系统时如果没有加个EEPROM,无线信号差很多的,这个校验数据是唯一的,每一台都不一样的。

EEPROM是最最最有用的,一定要备份。如果固件没了可以再刷,但是如果EEPROM没有备份,导致丢失,或者刷成其他的EEPROM了,导致无线信号不好。那么很难处理,因为路由器里面的EEPROM是保存了路由器出厂效验过的无线信息,这是最优的无线信号参数。

此时breed已刷入,整个刷机过程已完成过半


  • 第二步.刷入集客AC/AP固件

注意:我们需要1台AC管理N台AP,所以只有一台刷入AC,其他全部刷入AP

  • AC刷入

我们先拿出一台K2与电脑用网线连接起来,先不用插电源

斐讯K2的LAN1连接电脑的网口

将K2进入breed模式
 打开浏览器输入192.168.1.1

选择固件文件夹中的集客AC固件上传
点击更新,也就是刷入

刷入成功后等路由器重启,大概1min

按照之前方法将ip地址改为6.7.8.1,只有这样才能进入AC控制界面

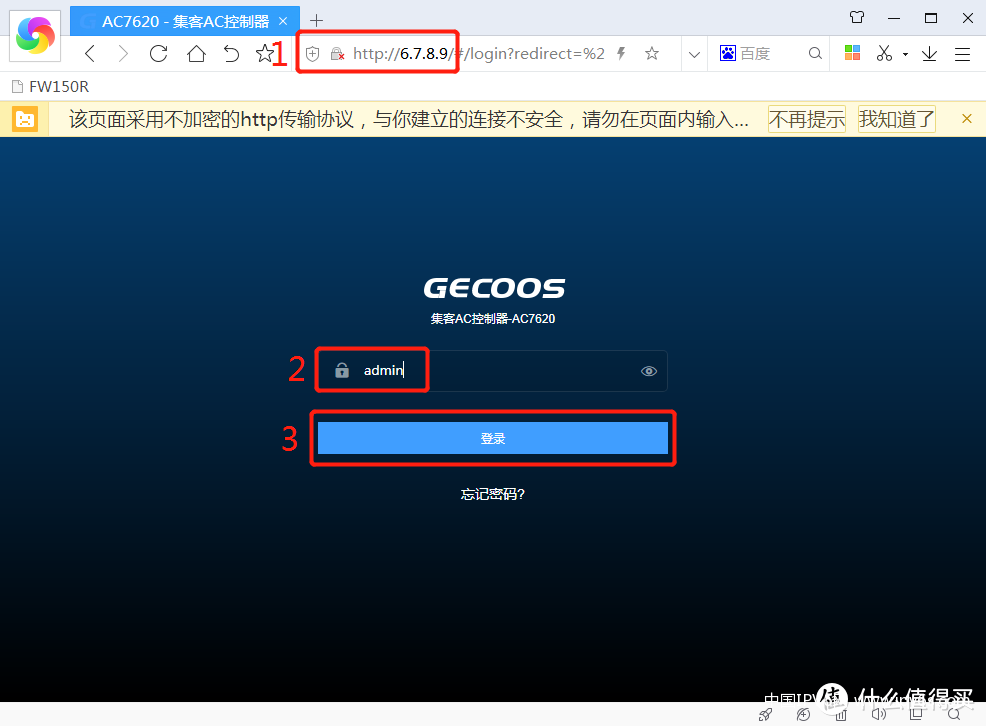

修改完毕后打开浏览器输入6.7.8.9回车,输入默认密码admin,点击登录

先恢复出厂设置

ok==确定

K2重启过后,浏览器会自动恢复控制台界面,先将AC服务打开

再添加AP模板

为什么要添加AP模板,因为所有AP都是由AC来管理,待会就不用一个一个AP去设置参数了,直接由AC设置好的参数模板一键下发至所有AP

模板设置

另外还可以吧AC的登录密码改一下

此时AC已经刷入完成,刷入AC这台标记好,拔出电源网线放置一旁,要记得是哪台刷的AC


  • AP刷入

接下来我们将剩下的几台刷入AP,先用网线将K2与电脑连接,不用插电源

斐讯的LAN1连接电脑的网口

同样是之前的方法进入breed控制台

打开浏览器输入192.168.1.1

选择固件文件夹中的集客AP固件上传

点击更新,也就是刷入

刷入成功后等路由器重启,大概1min

按照之前方法将ip地址改为6.6.6.1,只有这样才能进入AP控制界面

修改完毕后打开浏览器输入6.6.6.6回车,输入默认密码admin,点击登录

进行恢复出厂

点击恢复出厂设置,在弹窗输入OK,点确定

出现重启提示

重启完成会自动恢复登录界面

此时这台K2已刷入集客AP,可以拔除电源与网线放置一旁

记得

记得将电脑的ip地址恢复成自动获取,不然电脑IP地址还停留在之前设置的6.6.6.1,这样是进不了下一台的192.168.1.1breed控制台的,所以要恢复回自动获取

之后重复AP刷入开始刷下一台AP,直至余下所有的K2刷入AP


  • 配置部署

上面我们已经把AC和AP全部刷写好了,接下来我们开始配置部署

分别有两种部署方案(两种方案无性能差别之分,根据你的实际情况来选择)

主AC方案
  1. 此方案适用于弱电箱够大能够同时塞进光猫,路由器,AC控制器等多个设备
旁AC方案
  1. 而我采用的就是这种旁AC方案,因为我家弱电箱是在太小了,根本放不进光猫+K2AC控制器,这样可以将K2AC控制器随意放置在哪个有网线的房间,作为旁AC使用
斐讯K2接口

这弱电箱真的有够弱智的,塞个光猫就已经挤爆了

大家根据自己的环境选择合适的方案,来进行部署(不知道怎么连接网线的上面的方案图里有具体标明)将AC和各个AP放置在需要覆盖的房间内进行连接电源与网线

本来还想给它们来一套洗浴大保健的,后来一想能用就行,要啥外观呐

出了个小插曲 气死我了

电信工作人员也太偷懒了

在接书房的时候,当时没接得通,就想着是不是端子接线没接好(还有个前提因素没说的,家里装修时我不在家,接线端子都是电信工作人员接的,还特么收了15块钱一个的接线钱,家里宽带是300M的,光猫也是千兆光猫,电脑也是千兆网卡,可网速一直是百兆网速,我之前还问过这是为什么,电信跟我说你这是网线不达标)结果我今天才拆开一看,踏马的,只跟我接了4根线 草了个DJ 唉 然后我又逐个网口把线给接好,一测速果然千兆没问题

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

MMP我要早知道能通千兆我就整个千兆无缝漫游了,自我安慰一下百兆也能用吧,无线设备要那快干啥

AC,AP部署完成后,我们继续通过电脑来对AC与AP进行配置

先将电脑IP地址改为6.7.8.1

打开浏览器进入AC控制器(之前修改过密码的记得使用自己的密码登录)

进入无线AP列表进行下发模板

下发模板

下发模板完成后

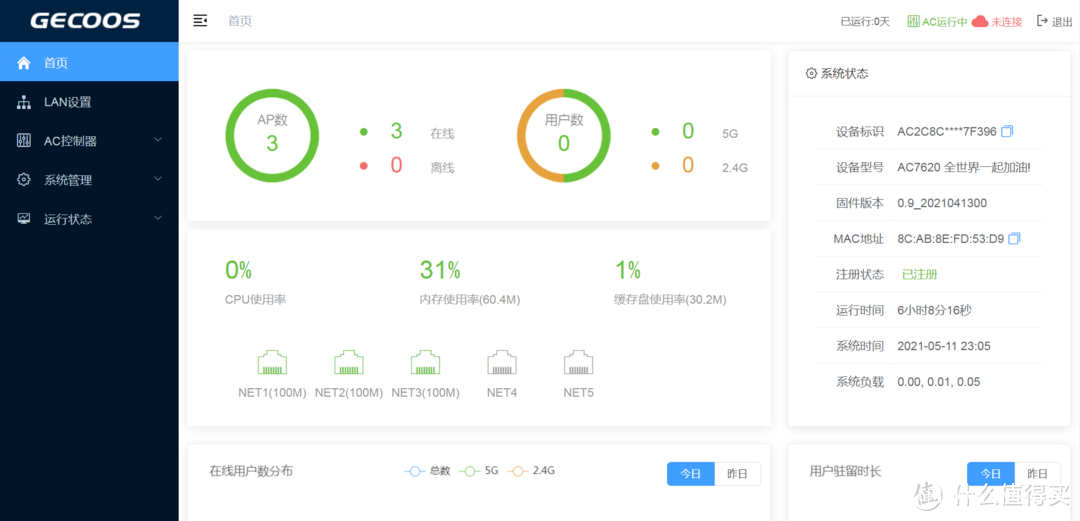

至此整个无缝漫游就已经完成啦!!!大家赶紧拿起手机连接APwifi测试效果吧,撒花

还有记得把电脑的ip地址给改回来,不然电脑会无法上网

另外里面还有很多小设置就自己慢慢摸索吧,这里不详细介绍了

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

像漫游阈值这种大家可以根据房间大小和漫游区域去进行慢慢调试设置

集客AP支持MESH无线组网

集客的Mesh特指无线回程,而AC AP全部是有线连接的。集客的Mesh存在有线回程么?你可以理解成集客的MESH的有线回程就是AC AP,如果你用网线了,再去设置mesh是没有任何buff加成的,当然网线被老鼠咬断的话,mesh效果就来了,你可以把mesh理解成备用的网线。如果你没办法拉线,那只能用MESH了。MESH唯一的优点就是不用拉网线,Mesh的缺点就是速度慢一些,且稳定性差一些。Mesh的情况下,如果更改了SSID,会掉线一次,可能需要重启才行。主Mesh是600mbps,子Mesh只有300mbps,速度会减半。但如果你的宽带只有300mbps,那么你主mesh和子mesh的速度都是300mbps。

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

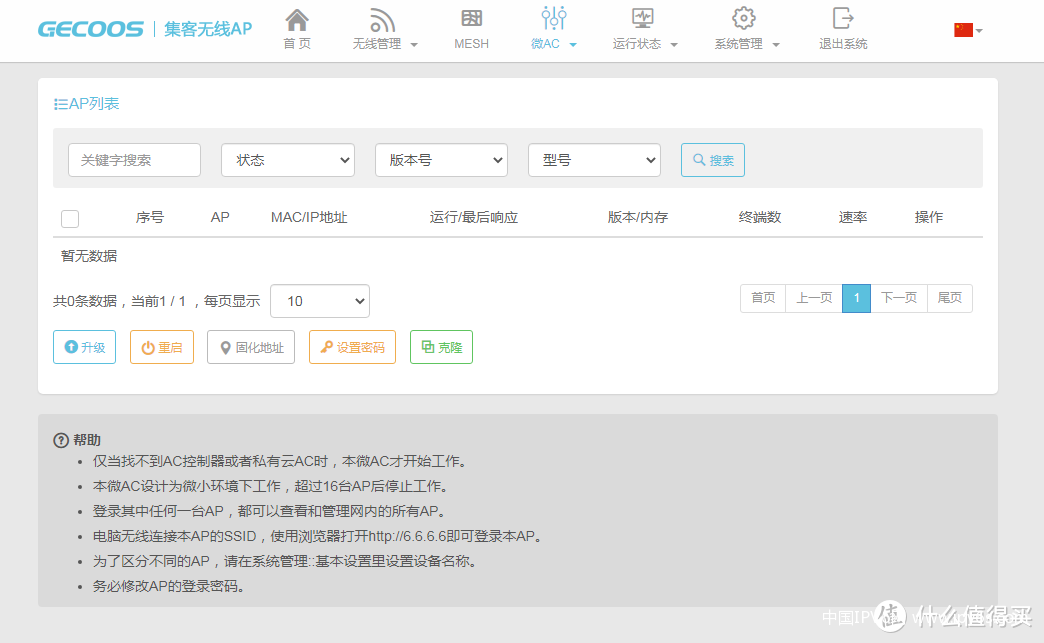

如果你不想刷AC也可以全部刷AP使用微AC功能,理论上有AC肯定比没AC得漫游效果要好

还有K2AC控制器(2021年开始),没有路由功能了,也不能拨号了,只能做纯AC。由于不具备网关功能,所以也没有WiFi

大家想直观的看到漫游效果可以下载wifi评测大师来进行测试

【真·百元无缝漫游】保姆级教程,女孩子也看得懂

还有一点差点搞忘了

  • 成本核算
  1. 斐讯K2*4 75元
  2. 12V2a电源*4 19.2元
  3. TTL转USB模块 5.26元

合计:99.46元

芜湖,没有超预算,真!百元无缝漫游

到此就完结撒花了,弄完之后好像没什么特别的感受,因为我也不是游戏党,不会拿着个手机走来走去,对毫秒级切换需求并不大,可能是房子不够大的缘故吧,我啥时候能住上别墅啊,但是总体体验还是提升了的 后面有时间的话我可能会聊下全屋智能的打造吧,感兴趣的可以点个关注。

有网友提出了个更好的选择:直接海鲜市场买退网的水星YR1900MG 全千兆双频MESH 一个也就五六十元 漫游体验秒杀K2 K2P 也稳定 无线能跑800兆 有线跑满千兆
